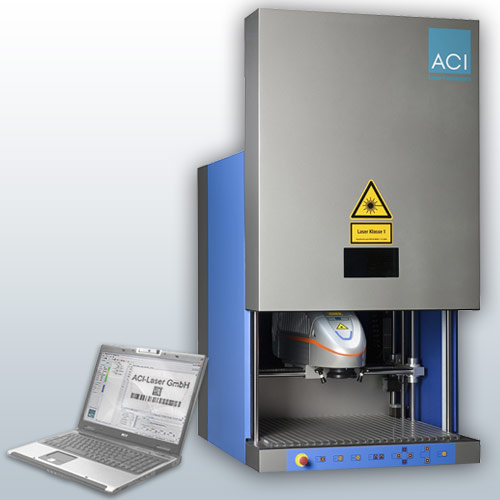

Workstation PROFESSIONAL
 Рабочая станция оснащена базовой плитой 600 х 600 мм с Т-образными пазами, которая расширяет рабочее пространство для размещения крупных предметов. Перемещение по Х-координате расширяет рабочее поле до 500мм. Максимальная область свободного перемещения, в зависимости от фокусного расстояния применяемого объектива, программируется в пределах до 500 х 180 мм. Детали различной высоты могут обрабатываться с использованием встроенного электропривода Z-координаты. В сочетании с двумя пилотными лазерами оператор может правильно установить фокусное расстояние за несколько секунд. Встроенная подсветка позиционирования с помощью пилотного лазера позволяет точно и быстро расположить маркируемый объект в рабочем поле. Эта функция экономит время при частой смене изделий различного размера. Электропривод двери делает более удобной и быстрой смену обрабатываемых деталей. Рабочая станция обеспечивает 1 класс защиты по лазерной безопасности и отвечает последним европейским требованиям по технике безопасности. Может работать со всеми лазерными системами производства ACILaserGmbH. Оснащается широким рядом дополнительных аксессуаров для решения практически всех задач по нанесению изображений.
Применяемые лазеры
|
|
Лазерные маркирующие системы
|
Nd:YAG лазеры:
DPLMagicMarker (5W, TEM00)
DPLGenesisMarker (8W, TEM00)
DPLNexusMarker (12W, TEM00)
DPLFortisMarker (18W, TEM00)
CO2 – лазеры:
COTwoMarker (30W, TEM00)
|
|
Длина волны Nd:YAG
|
1064 nm
|
|
Длина волны CO2
|
10,600 nm
|
|
Пилотный лазер
|
Встроенный, 650 nm, 1 mW
|
Характеристики Workstation PROFESSIONAL
|
Рабочее поле для Nd:YAG систем
|
110mm x 110mm
180mm x 180mm
|
|
Рабочее поле для CO2 систем
|
70mm x 70mm
110mm x 110mm
180mm x 180mm
|
|
Перемещение по оси X
|
400mm
|
|
Площадь крепления зажимов
|
Базовая платформа с Т-образными пазами, 600mm x 600mm
|
|
Максимальная высота маркируемого изделия для Nd:YAG систем
|
440mm при площади 110mm x 110mm
250mm при площади 180mm x 180mm
|
|
Максимальная высота маркируемого изделия для CO2 систем
|
560mm при площади 70mm x 70mm
500mm при площади 110mm x 110mm
400mm при площади 180mm x 180mm
|
|
Защитная панель
|
С электроприводом
|
|
Окно с защитой от излучения
|
100mm x 200mm
|
|
Подсветка рабочего поля
|
встроенная
|
|
Вытяжка
|
Подготовленное соединение для внешнего вытяжного устройства
|
|
Управление
|
Встроенная панель управления \ программное
|
|
Класс защиты
|
1
|
|
Высота корректировки с применением функции FocusFinder
|
|
Привод перемещения Z- координаты
|
Линейное перемещение осуществляется шаговым двигателем через шаро-винтовую передачу
|
|
Дистанция перемещения
|
440mm
|
|
Управление
|
Встроенная панель управления \ программное
|
|
FocusFinder
|
2 пилотных лазера
|
|
Интерфейс
|
|
РС интерфейс
|
USB 2.0
|
|
Блок питания
|
Стандартное устройство с сетевым фильтром
|
|
Электропитание и потребление
|
|
220 В 1 фаза\ 50 Гц
|
|
Потребление электроэнергии (макс.)
|
400 W
|
|
Охлаждение лазера
|
Встроенное воздушное
|
|
Условия работы
|
|
температура
|
15° С - 35° С
|
|
влажность
|
80%-85% без конденсата
|
|
Размеры
|
|
Вес
|
125 kg
|
|
Размеры (Д х Ш х В)
|
1050mm x 760mm x 1050mm
|
|
Дополнительное оборудование
|
|
Патрон вращения, направляющая Y- оси, вытяжное устройство, приспособления для закрепления
|
|
|
|
|
|
|
|
|
|
|
