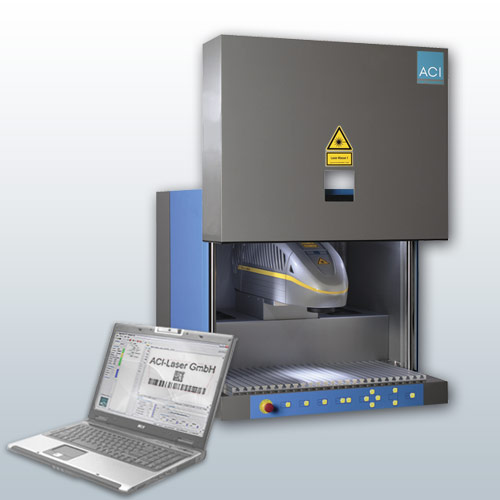

Workstation COMFORT
Особенностью этой станции является большое рабочее пространство. Платформа с Т-образными пазами имеет размер 600 х 400 мм. В зависимости от применяемой лазерной системы и используемого фокусирующего объектива максимальное поле маркировки может достигать 180 х 180 мм. Встроенный электропривод Z-координаты обеспечивает работу с изделиями различной высоты. Два пилотных лазера помогают оператору точно установить фокусное расстояние в течение нескольких секунд. Встроенная функция предварительного обзора с помощью пилотного лазера способствует точному и быстрому позиционированию объекта маркировки в плоскости х-у. Данные функции позволяют сэкономить время настройки и облегчают работу со штучными изделиями разных размеров. Электропривод защитного кожуха делает удобной смену изделий.
Рабочая станция выполнена по стандартам 1 класса лазерной защиты и соответствует самым современным требованиям по технике безопасности.
Доступен широкий ряд дополнительного оборудования и приспособлений для выполнения всех задач по маркировке продукции.
Совместимые лазерные системы
|
Лазерные маркирующие системы
|
Nd:YAGлазеры:
DPLMagicMarker (5W, TEM00)
DPLGenesisMarker (8W, TEM00)
DPLNexusMarker (12W, TEM00)
DPLFortisMarker (18W, TEM00)
CO2 – лазеры:
COTwoMarker (30W, TEM00)
|
Длина волны Nd:YAG
|
1064 nm
|
Длина волны CO2
|
10,600 nm
|
Характеристики Workstation COMFORT
Рабочее поле для Nd:YAG систем
|
110mm x 110mm
180mm x 180mm
|
Рабочее поле для CO2 систем
|
70mm x 70mm
110mm x 110mm
180mm x 180mm
|
Перемещение по оси X
|
400mm
|
Площадь крепления зажимов
|
Базовая платформа с Т-образными пазами, 600mm x 400mm
|
Максимальная высота маркируемого изделия для Nd:YAG систем
|
140mm при площади 110mm x 110mm
|
Максимальная высота маркируемого изделия для CO2 систем
|
260mm при площади 70mm x 70mm
200mm при площади 110mm x 110mm
1--mm при площади 180mm x 180mm
|
Защитная панель
|
С электроприводом
|
Окно с защитой от излучения
|
100mm x 100mm
|
Подсветка рабочего поля
|
встроенная
|
Вытяжка
|
Подготовленное соединение для внешнего вытяжного устройства
|
Управление
|
Встроенная панель управления \ программное
|
Класс защиты
|
1
|
Высота корректировки с применением функции FocusFinder
|
Привод перемещения Z- координаты
|
Линейное перемещение осуществляется шаговым двигателем через винто-шаровую передачу
|
Дистанция перемещения
|
140 mm
|
Управление
|
Встроенная панель управления \ программное
|
FocusFinder
|
2 пилотных лазера
|
Интерфейс
|
РС интерфейс
|
USB 2.0
|
Блок питания
|
Стандартное устройство с сетевым фильтром
|
Электропитание и потребление
|
220 В 1 фаза\50 Гц
|
Потребление электроэнергии (макс.)
|
400 W
|
Охлаждение лазера
|
Встроенное воздушное
|
Условия работы
|
температура
|
15° С - 35° С
|
влажность
|
80%-85% без конденсата
|
Размеры
|
Вес без лазера
|
50 kg
|
Размеры (Д х Ш х В)
|
900mm x 760mm x 690mm
|
Дополнительное оборудование
|
Патрон вращения, вытяжное устройство, приспособления для закрепления
|
|
