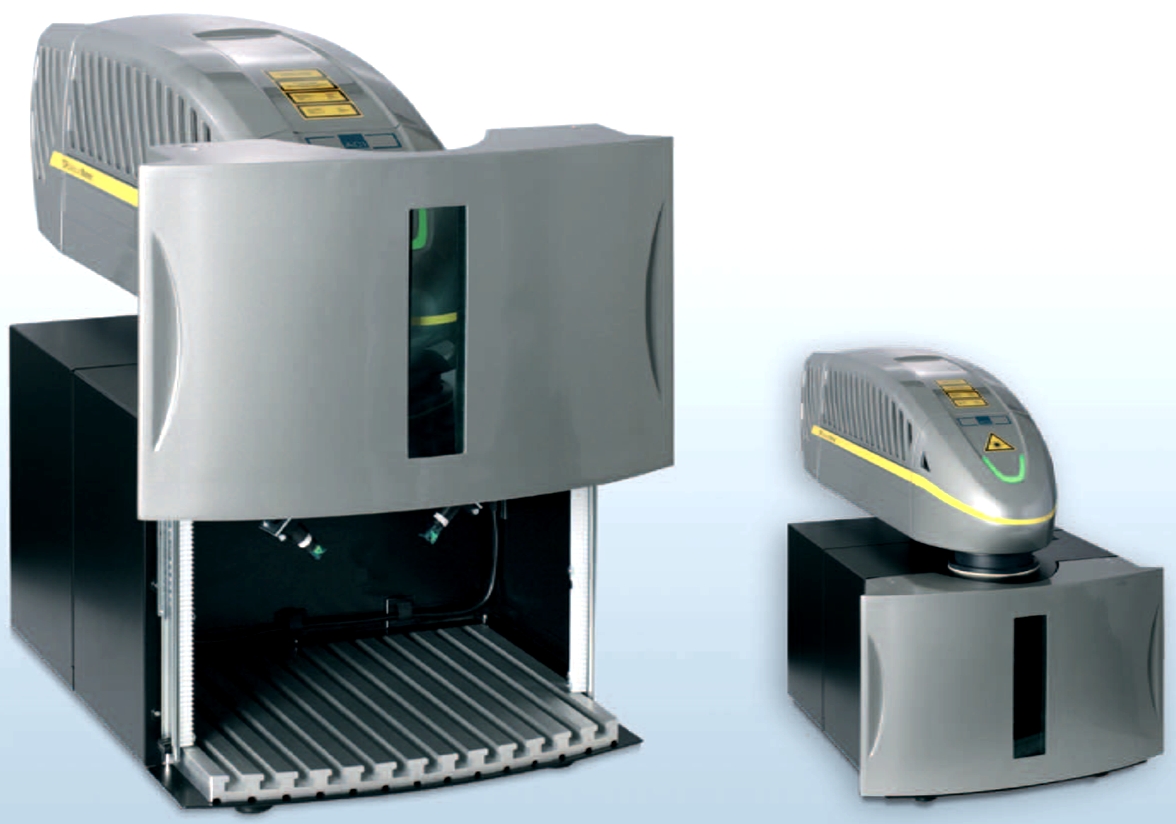

Workstation Basic
 Компактная лазерная рабочая станция производства ACI предназначена для быстрой и эффективной маркировки отдельных деталей и небольших партий изделий. Рабочее поле 320 х 290 мм закрывается защитным кожухом с ручным управлением. Станция имеет встроенную подсветку, управление передвижения по z-координате с электроприводом и два пилотных лазера для осуществления функции Focus-Finder. Используя встроенное ручное или программное управление, возможно маркировать изделия высотой до 120 мм. Функция Focus-Finder позволяет экономить время для фокусировки системы при работе с изделиями разной высоты. Рабочая станция совместима со всеми лазерными системами производства ACI.
Совместимые лазерные системы
|
|
Лазерные маркирующие системы
|
Nd:YAGлазеры:
DPLMagicMarker (5W, TEM00)
DPLGenesisMarker (8W, TEM00)
DPLNexusMarker (12W, TEM00)
DPLFortisMarker (18W, TEM00)
|
|
Длина волны Nd:YAG
|
1064 nm
|
|
Пилотный лазер
|
Встроенный, 650 nm, 1 mW
|
Характеристики Workstation Basic
|
Рабочее поле для Nd:YAG систем
|
110mm x 110mm
180mm x 180mm
|
|
Площадь крепления зажимов
|
Базовая платформа с Т-образными пазами, 320mm x 290mm
|
|
Максимальная высота маркируемого изделия для Nd:YAG систем
|
120 mm
|
|
Защитная панель
|
С ручным управлением
|
|
Окно с защитой от излучения
|
50mm x 200mm
|
|
Подсветка рабочего поля
|
встроенная
|
|
Вытяжка
|
Диаметр 30 mm с коническим фланцем для соединения с внешним вытяжным устройством
|
|
Класс защиты
|
1
|
|
Высота корректировки с применением функции FocusFinder
|
|
Привод перемещения Z- координаты
|
Линейное перемещение осуществляется шаговым двигателем через винто-шаровую передачу
|
|
Дистанция перемещения
|
70 mm
|
|
Управление
|
Управление ручное (позиции вверх \ вниз) или порт RS 232
|
|
FocusFinder
|
2 пилотных лазера
|
|
Интерфейс
|
|
РС интерфейс
|
RS 232C
|
|
РС интерфейс лазера
|
RS232
|
|
Панель управления
|
Функция вверх\вниз, включение Focus-Finder, старт лазера
|
|
Блок питания
|
Стандартное устройство с сетевым фильтром
|
|
Электропитание и потребление
|
|
220 В 1 фаза\ 50 Гц
|
|
Потребление электроэнергии (макс.)
|
50 W
|
|
Охлаждение лазера
|
Встроенное воздушное
|
|
Условия работы
|
|
температура
|
15° С - 35° С
|
|
влажность
|
80%-85% без конденсата
|
|
Размеры
|
|
Вес без лазера
|
32 kg
|
|
Размеры (Д х Ш х В)
|
790mm x 440mm x 535mm
|
|
Дополнительное оборудование
|
|
Патрон вращения, вытяжное устройство, приспособления для закрепления
|
|
|
|
|
|
|
|
|
|
|
